SOLUSION HARDWARE SAMSUNG GALAXY A3 (SM-A300)

 Saat ini kita akan membahasan beberapa komponen pada Samsung Galaxy A3 (SM-A300)

Daftar Isi

ON OFF KEY

IN OUT VOLT

CHARGER DATA

LCD

LCD LIGHT

A. ON OFF KEY

    Jika mati total pada HP android Samsung Galaxy A3 (SM-A300) solusinya ikuti beberapa langkah di bawah ini

1. Recovery Mode

    Langkah ini adalah langkah umum yang dilakukan oleh semua pengguna android untuk mengatasi HP terkena stuck ketika hendak bekerja, Caranya dengan volume + power secara bersamaan setelah masuk recovery mode dan silahkan pilih menu reboot

2. Cek Baterai

    Cara yang kedua untuk mengatasi HP matot ialah dengan mengganti baterai atau bisa juga memake power suplay untuk mengecek apakah normal masuk arus atau tidak jika normal masuk arus dan bisa terisi tapi tidak bisa di hidupkan coba dengan Flashing tutorial untuk flash beserta firmwarenya banyak tersedia di google.com

3. Cek Skema ON OFF Samsung Galaxy A3 (SM-A300)

    Langkah ini biasanya di lakukan oleh para tehnisi HP tapi tidak ada salahnya juga kita sama2 belajar untuk mengetahui jalur HP yang kita gunakan saat ini

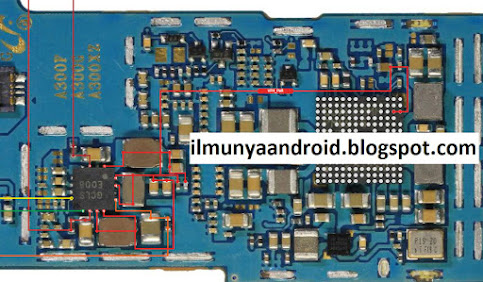

cek jalur yang ada di bawah ini

cek juga di bawah ini

B. IN OUT VOLT

    Cek dioda yang sudah di beritanda pada skema Samsung galaxy A3 di bawah ini untuk memastikan tidak ada yang shot atau mati, jika ada sebaiknya di ganti dengan dioda yang sama

C. CHARGER DATA

    Skema dibawah ini adalah solusion untuk memperbaiki Charger Data Samsung Galaxy A3 (SM-A300) jika ada yang tidak bisa masuk daya pada batry sebaiknya cek skema di bawah ini untuk memastikan arus yang mengalir pada batry di HP Android tersebut

    Cek jalur pada garis yang sudah di tandai titik tersebut biasanya ada yang putus

Cek juga IC dan jalur yang sudah di tandai dengan warna, jika ada warna yang sama berarti itu satu jalur yang harus di cek untuk memastikan tidak ada yang putusD

D. SOLUSION LCD SAMSUNG GALAXY A3 (SM-A300)

    Jika LCD pada HP biasanya harus diganti jika pecah atau pun hal lainnya tetapi jika LCD dalam keadaan baik sudah di tes di HP lain dan normal alangkah baiknya di coba perhatikan jalur yang di lalui oleh LCD tersebut, biasanya hal ini dilakukan oleh para tehnisi servic HP, kita langsung aja cek jalur Skema Samsung Galaxy A3 (SM-A300) di bawah ini :

Cek juga IC di bawah ini

    Lihat pada garis ada titik di diode siapa tau ada yang shot atau tidak bisa di alirin listrik,

E. SOLUSI MENGATSI LAMPU LCD SAMSUNG GALAXY A3 (SM-A300)

    Jika LCD normal tapi lampu mati sebaiknya periksa jalur di bawah ini

Cek dioda yang ada pada garis yang sudah di kasih titik, jika memang ada komponen yang shot atau rusak sebaiknya di ganti dengan yang sama.

cek juga jalur yang ada di bawah ini perlu di perhatikan garis yang sama menandakan satu jalur dan setiap garis dikasih titik, titik tersebut harus di cek kondisi diode yang sudah di kasih tanda tersebut

Sekian dulu mungkin kelanjutan dari pembahasan yang ada di atas akan kita bahas lain waktu jika ada kesempatan,

sekian semoga sukses dan bisa sobek nota pelanggan puas
